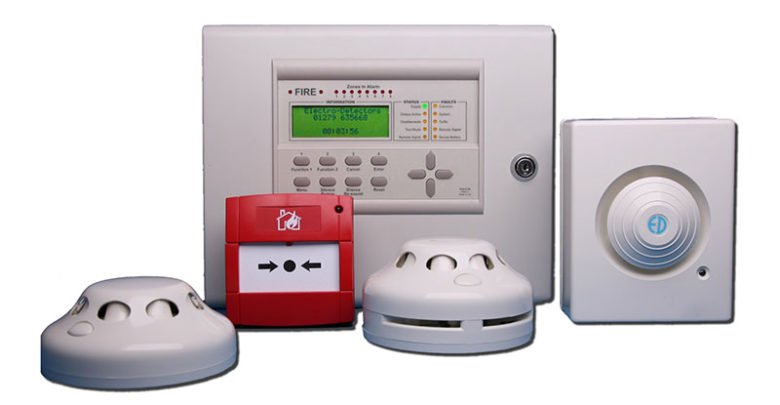

جهاز انذار الحريق

fire-alarms




جهاز كشف الدخان المستخدم للتحذير من اندلاع حريق في غرفة أو مبني من الاجهزة  الهامة والضرورية فبالرغم من انخفاض تكلفتها التي تبلغ في حدود 15 دولار فإنها تقي من نشوب حريق قد يقضي على ممتلكات مؤسسة بكاملها. يتكون جهاز كاشف الدخان Smoke Detector من جزئين اساسيين اولهما مجس حساس للضوء وهو الفوتوديود Photodiode والجزء الثاني هو جهاز الكتروني يصدر صوت منبه مرتفع. يعمل جهاز انذار الحريق من خلال بطارية 9 فولت أو من خلال مزود الكهرباء المنزلي.




فكرة كمل جهاز انذار الحريق

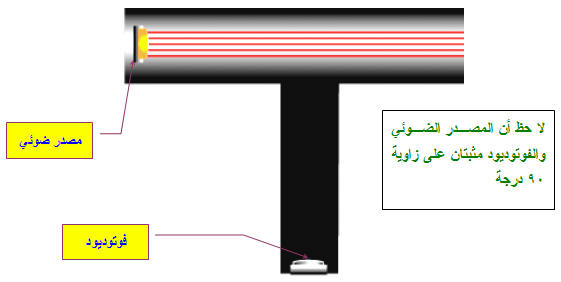

يعتمد هذا النوع من كاشف الدخان على فوتوديود وهو حساس للضوء،  وإذا ما تم تصميم دائرة إلكترونية بحيث اذا سقط الضوء على الفوتوديود تصدر الدائرة الإلكترونية جرس منبه ذو صوت عالي.  وهذه فكرة عمل جهاز انذار الحريق حيث أن الجهاز يحتوي على شعاع ضوئي عادي يصدر من ديود باعث للضوء LED مثبت في نهاية انبوبة اسطوانية الشكل وعلى زاوية 90 درجة يتفرع اسطوانة اخرى مثبت في نهايتها فوتوديود.  كما في الشكل التوضيحي التالي:

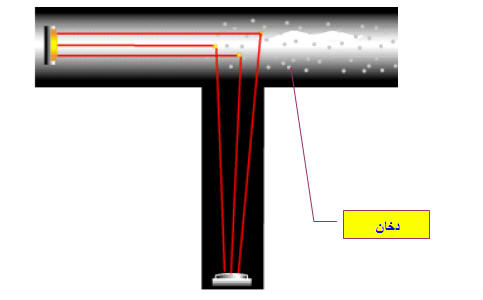

في حالة تواجد دخان كثيف في الغرفة فإن هذا الدخان سيدخل من الجهة المقابلة  للاسطوانة المثبت بها المصدر الضوئي وسيعمل على تشتيت الضوء ليسقط على الفوتوديود وبالتالي سيتم تفعيل الدائرة الإلكترونية التي بدورها ستطلق صفارة الإنذار





تحياتي وإلى اللقاء في تفسيرات فيزيائية اخرى
