محاضرات المغناطيسية والتيار المتردد

محاضرة 1 مغناطيسية وتيار متردد

المجال المغناطيسي The magnetic field

المجال المغناطيسي The magnetic field: نشأ علم المغناطسية من ملاحظة أن بعض الأحجار وتسمى Magnetite Fe3O4 تجذب إليها جسيمات الحديد.  وكلمة مغناطيسية Magnetism هي مشتقة من منطقة ماغنيسيا Magnesia في اسيا الصغرى حيث توجد هذه الاحجار.  وكما هو معروف أن الكرة الأرضية نفسها هي مغناطيس دائم.

في عام 1820 لاحظ العالم اورستد Orested أنه إذا مر تيار في سلك فإنه ينشأ تأثير مغناطيسي متمثلاً في انحراف ابرة مغناطيسية موضوعة بجوار السلك، وكما سندرس لاحقاً أن المجال المغناطيسي ينشأ عن الشحنات في حالة حركة (تيار كهربي) وقد ربط اكشاف اورستد علاقة بين علم الكهربية وعلم المغناطيسية.

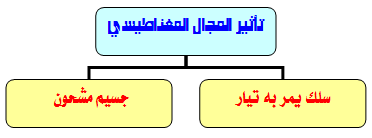

تعرف المنطقة المحيطة بمغناطيس دائم أو موصل يمر به تيار بمنطقة مجال مغناطيسي Magnetic field والمقصود بكلمة مجال field هو تأثير فيزيائي يأخذ قيم مختلفة في الفراغ.  والمتجه الأساسي في التأثيرات المغناطيسية يسمى متجه الحث المغناطيسي Magnetic induction vector ويرمز له بالرمز B.

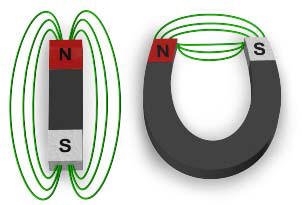

يمكن تمثل المجال المغناطيسي بخطوط القوى المغناطيسية بحيث يكون كثافة الخطوط لكل وحدة مساحات من عنصر مساحة عمودي على اتجاه خطوط القوى هو مقدار المجال المغناطيسي.  ويكون اتجاه المماس لخط القوى عند أي نقطة عليه يعطي اتجاه المجال المغناطيسي B عند تلك النقطة.

المجال المغناطيسي The magnetic field

لتعريف المجال المغناطيسي سوف نستخدم التعريف الاجرائي Operational Definition والتي تعتمد على الطريقة العملية لقياس المجال المغناطيسي.

النتائج العملية

  • إذا وضعت شحنة اختبار ساكنة عند نقطة في منطقة مجال مغناطيسي وجد عملياً أن القوة الغناطيسية عليها تساوي صفر.
  • إذا اطلقت شحنة الاختبار qo بسرعة v خلال النقطة المراد قياس المجال المغناطيسي عندها فإنها تتأثر بقوة عمودية على اتجاه السرعة.
  • وجد عملياً أن القوة المغناطيسية تتناسب مع مقدار الشحنة qo واذا كانت الشحنة سالبة فإن القوة تكون في عكس اتجاه القوة على الشحنة الموجبة.
  • تكون القوة المغناطيسية عمودية على اتجاه السرعة ويعتمد مقدرا القوة المغناطيسية على اتجاه سرعة الشحنة بحيث أن B تتناسب طردياً مع vsinθ حيث θ الزاوية بين السرعة والمجال المغناطيسي B.
  • وجد عملياً أن اتجاه القوة يكون دائماً عمودياً على اتجاه المجال المغناطيسي B.
  • وجد أن القوة المغناطيسية تصبح نهاية عظمى عندما تكون السرعة عمودية على المجال المغناطيسي.

F α v

F α B

F α qo v sinθ

F = qo v B sinθ

يعرف مقدار متجه المجال المغناطيسي B كما يلي

B = F / qo v  sinθ

F = qo v x B

ويكون اتجاه المجال المغناطيسي في اتجاه دوران بريمة تدور من v إلى B كما في الشكل التالي:

المجال المغناطيسي The magnetic field      المجال المغناطيسي The magnetic field

كما أن القوة المغناطيسية على الشحنة السالبة يكون في عكس القوة المغناطيسية على الشحنة السالبة.

وحدة المجال المغناطيسي B هي Tesla ويرمز لها بالرمز T

المجال المغناطيسي The magnetic field

ووحدة Tesla هي وحدة كبيرة ويمكن استخدام وحدة الجاوس في نظام جاوس للوحدات حيث أن

Tesla = 104 Gauss

في المحاضرة القادمة سندرس …….

المجال المغناطيسي The magnetic field
